圖像傳感器的"英寸"標注是行業延續數年的特殊標準，其實際尺寸與工業標準的"1英寸=25.4mm"無關。本文系統整理了常見傳感器規格的真實尺寸數據及換算邏輯，并從傳感器靶面、主光線角（Chief Ray Angle）及分辨率等維度系統闡述選型適配的技術要點。

一、尺寸標注的歷史背景與換算規則

1. 歷史起源

傳感器尺寸標注源于20世紀50年代的攝像管（如光導攝像管Vidicon）。當時"1英寸"指攝像管外徑（25.4mm），但有效成像區僅占外徑的約2/3（16mm對角線）。此標準沿用至CCD/CMOS時代，形成兩類換算規則，以8mm對角線為界：

≥8mm（如1/2英寸）：用16mm/英寸規則（1/2英寸傳感器對角線8mm）

<8mm（如1/2.5英寸傳感器）：用18mm/英寸規則（1/2.5英寸傳感器對角線7.2mm）

2. 特殊性與誤差

光學格式（OF）：標注的"英寸"是歷史定義的"光學格式"，與真實對角線無關

長寬比例影響：相同對角線下，4:3傳感器面積比3:2大（如1英寸傳感器在4:3比例下為13.1×9.8mm，3:2比例下為13.2×8.8mm）

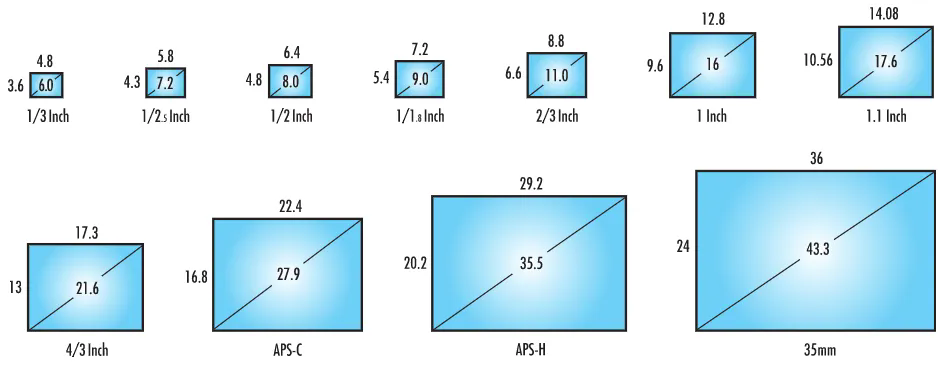

二、常見傳感器尺寸對照表

傳感器尺寸通常以對角線長度表示，遵循行業通用換算標準 。以下為常見規格的物理尺寸對照表：

常見規格的物理尺寸對照表

三、部分參數解讀

1.信噪比

傳感器面積越大，單位像素感光面積增加，低光噪點減少。（信噪比是信號電壓與噪聲電壓的比值，信噪比的單位用dB來表示。高信噪比意味著更清晰的低光成像。這個參數關系的圖像中噪點的數量，信噪比越高，給人感覺畫面越干凈，夜視的畫面中點狀的噪點就越少。手冊中給出的信噪比一般是增益為零時的參數。）

2.分辨率匹配

指傳感器能夠捕捉的像素數量，通常以水平和垂直方向的像素數的乘積表示。分辨率越高，圖像細節越豐富。像素密度過高（如手機1/2.3英寸傳感器）可能導致衍射極限問題，需配合高解析力鏡頭。

3.全局快門

工業場景需高幀率（如1/16000秒），和全局曝光技術，常見于1.1英寸傳感器。

4.像元尺寸

像元尺寸越大，能收集的的光子數量越多，即在相同光照和曝光時間內，傳感器能收到的有效信號越多。較小的像素尺寸可以提高分辨率，但可能降低信噪比。像元大小和像元數（分辨率）共同決定相機的靶面尺寸。

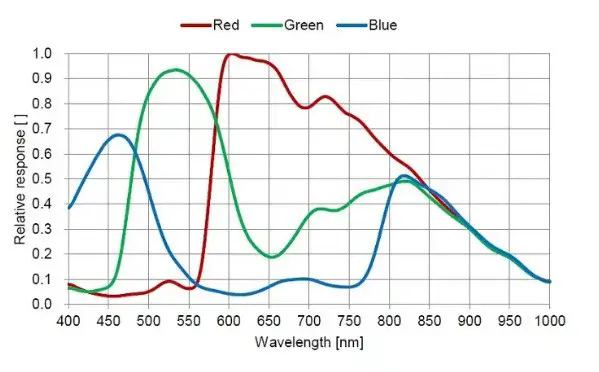

5.量子效率

量子效率是器件在不同波段對光的吸收轉換效率。是描述光電器件光電轉換能力的一個重要參數，它是在某一特定波長下單位時間內產生的平均光電子數與入射光子數之比。由于RGB濾色陣列下不同顏色通道的量子效率差異，所以量子效率一般針對RGB通道分別給出。

四、選型注意事項

1. 靶面匹配

鏡頭成像直徑需≥傳感器對角線（如1英寸傳感器需16mm以上成像圈），否則出現暗角。

2. CRA（主光線角）

CRA偏差超過3°會導致邊緣偏色或亮度衰減（例如思特威SC4336P的CRA為15°，需搭配同參數鏡頭以避免暗角）典型匹配要求：手機傳感器CRA：20-30°（適應超薄鏡頭設計）工業相機CRA：5-15°（高精度檢測需求）

3. 分辨率適配公式

鏡頭MTF分辨率適配傳感器的奈奎斯特頻率的核心公式為：?奈奎斯特頻率（fNyquist）

其中，p 表示傳感器像元尺寸（單位為mm）。該公式來源于奈奎斯特定理，表明傳感器可分辨的最高空間頻率是其采樣頻率的一半。

a.奈奎斯特頻率的物理意義?：當鏡頭在奈奎斯特頻率處的MTF值足夠高時（通常要求MTF ≥ 0.3），才能有效傳遞對應頻率的信號，避免圖像混疊。

b.鏡頭與傳感器的匹配設計

傳感器極限分辨率由像元尺寸直接決定，公式為：

即傳感器需滿足采樣頻率 ≥ 2倍物體空間頻率；

鏡頭MTF曲線在奈奎斯特頻率處的性能需達到系統要求的閾值。

五、技術發展趨勢

微型化：通過堆棧式結構（如索尼IMX989）突破物理限制，1英寸傳感器厚度壓縮至5.6mm，同時實現雙原生ISO融合技術。

高動態范圍：Pregius技術使1.1英寸傳感器兼容背照式結構與全局快門，動態范圍提升至80dB。

總結

圖像傳感器的"英寸"標注堪稱技術演進的活化石，既銘刻著真空管時代的工業印記，又巧妙適配了現代微型化需求。在實際選型過程中，需嚴格參照廠商技術手冊的實測數據，規避簡單換算導致的認知偏差，同時統籌考量像素密度、像元尺寸與鏡頭匹配性的多維平衡。未來，隨著計算攝影和AI算法的介入，傳感器尺寸與畫質的關聯或?qū)⑦M(jìn)一步弱化，但物理尺寸的底層規則仍將長期存在。
